11ºD - 11.00 às 12.00 Sumário: As formas em Perspetiva AULA VÍDEO: Perspetiva axonométrica TRIMÉTRICA de um sólido composto. vídeo 1) Trimetria - exercício 2.4 do livro GDA - Novas Abordagens - Porto Ed.
TPC - EXAME 2016 - 1ª Fase 4 Item
4. Represente, em axonometria ortogonal, uma forma tridimensional composta por dois prismas regulares de bases quadradas. Destaque, no desenho final, apenas o traçado das arestas visíveis do sólido resultante.
Dados Sistema axonométrico: −dimetria: a projeção axonométrica do eixo x faz um ângulo de 110º com as projeções axonométricas dos eixos y e z.
Nota– Considere os eixos orientados em sentido direto: o eixo z, vertical, orientado positivamente, de baixo para cima, e o eixo x, orientado positivamente, da direita para a esquerda.
Prismas: − os dois prismas são iguais, com arestas paralelas aos eixos coordenados, e têm 2 cm de altura; − o vértice A (8; 8; 0) e o vértice B (8; 8; 7) definem a aresta de maior abcissa e de maior afastamento do prisma com bases paralelas ao plano coordenado yz; − o outro prisma tem bases paralelas ao plano coordenado xz, e o vértice B é o de maior abcissa da aresta de menor cota da base de maior afastamento.
10ºD - 09.00 às 10.00 Sumário:PROJEÇÃO DE SÓLIDOS. Revisões. Correções de exercício de aula anterior.
vídeo 01)
Correção do exercício de CONE OBLÍQUO
Exame 2003 - 2ª fase - código 408
Trabalho de aula

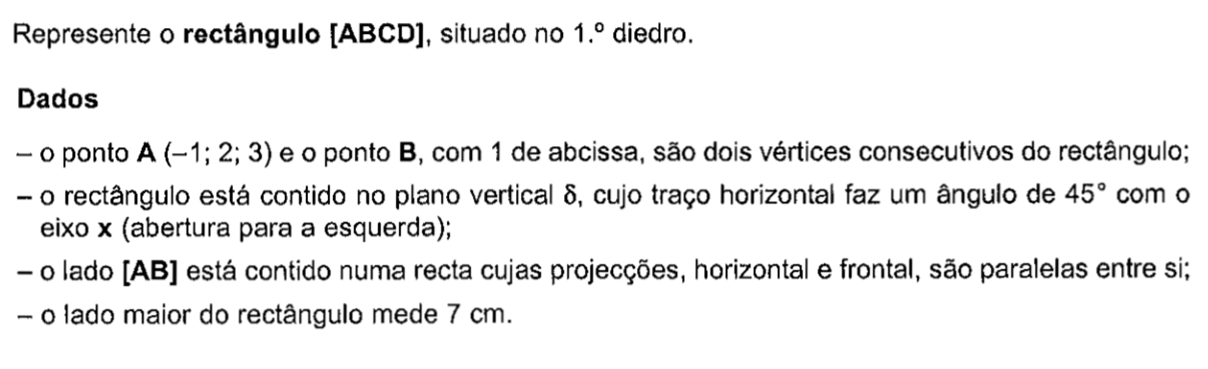

EXAME 2005 -1ª fase - código 409
- Desenhe, ainda, as projeções de um paralelepípedo retângulo a partir do retângulo do exercício anterior, sabendo que um dos seus vértices está contido no Plano Frontal de Projeção.
10ºD - 11.00 às 12.00 Sumário:PROJEÇÃO DE SÓLIDOS. Como formas básicas da geometria podem dar origem a projetos de arquitetura sustentável, a trazer o futuro até aos nossos dias e a permitir que os edifícios ganhem vida própria, moldando e alterando as suas formas com um dinamismo próprio de ficção científica.
- Vídeos com as correções dos exercícios 115 e 116 propostos para TPC. vídeo 1)
vídeo 2)
vídeo 3)
VÍDEO com a CORREÇÃO do EXERCÍCIO PROPOSTA 115 (TPC)
do LIVRO de EXERCÍCIOS
vídeo a)
VÍDEO com a CORREÇÃO do EXERCÍCIO PROPOSTA 116 (TPC)
11ºD - 11.00 às 12.00 Sumário: As formas em Perspetiva AULA VÍDEO: Verificação de sólidos ou formas geométricas como pontos de interesse e inspiração para a criação de uma perspetiva axonométrica de um sólido composto.
vídeo a)
tarefa proposta
A partir da análise às várias formas arquitetónicas e geométricas (exteriores e interiores) presentes nos edifícios do vídeo, inspira-te para a execução de uma perspetiva de dois sólidos compostos da tua total autoria.
10ºE - 09.00 às 10.00 Sumário:PROJEÇÃO DE SÓLIDOS. Como formas básicas da geometria podem dar origem a projetos de arquitetura sustentável, a trazer o futuro até aos nossos dias e a permitir que os edifícios ganhem vida própria, moldando e alterando as suas formas com um dinamismo próprio de ficção científica.
11ºD - 16.00 às 17.00 Sumário:PERSPETIVAS AXONOMÉTRICAS DE SÓLIDOS. Continuação do estudo. AULA VÍDEO: Correção do exercício de Dimetria da aula anterior. PERSPETIVAS - Como preparar uma perspetiva antes da realização rigorosa do exercício.
PERSPETIVA DIMÉTRICA resolução de exercício da aula anterior vídeo 01
PERSPETIVA DIMÉTRICA resolução de exercício da aula anterior vídeo 02
PERSPETIVAS -
Como preparar uma perspetiva antes da realização rigorosa do exercício.
vídeo a)
TPC
Contrói a perspetiva Dimétrica de um sólido composto por um PRISMA QUADRANGULARREGULAR e uma PIRÂMIDE QUADRANGULAR REGULAR sabendo que:
DADOS: Os eixos coordenados x e y fazem, ambos, 105º com eixo coordenado y; PRISMA QUADRANGULARREGULAR - O Ponto A ( 5; 1; 0 ) e B ( 5; 5; 0 ) são vértices consecutivos do quadrado da base do prisma que existe no plano cooedenado XoY; Um dos lados do prisma existe no plano coordenado ZoY; O prisma tem 8 cm de altura: PIRÂMIDE QUADRANGULAR REGULAR - A aresta AB é uma aresta comum dos dois sólidos e faz parte da base da pirâmide; - A pirâmide tem 4 cm de altura.
