AULA de HOJE - 19 de OUTUBRO - 11ºE

 11ºE 08.00 às 08.50 e 08.55 às 9.45

Sumário:- Revisões de Interseções, de paralelismos e Ortogonalidades / Perpendicularidades.
Continuação da execução de exercícios de preparação para o teste de avaliação.

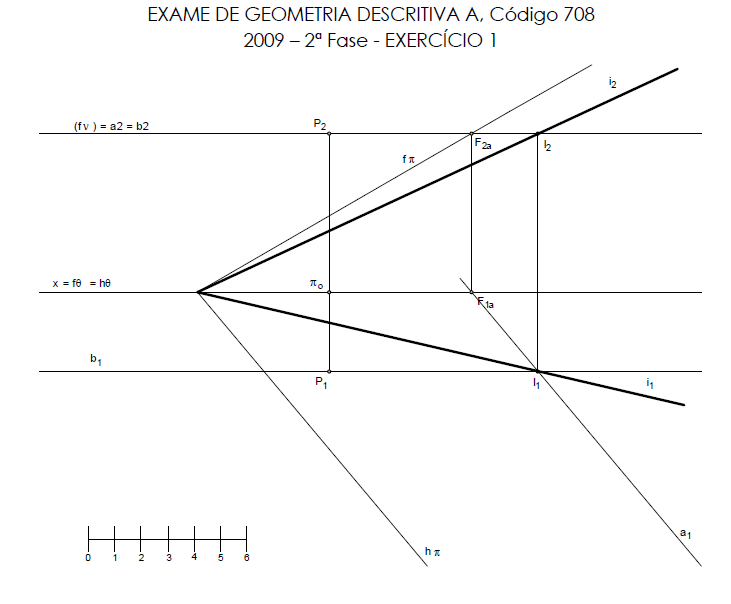

EXERCÍCIO de EXAME - 2009, 2.ª Fase (código 708)

Determine as projeções da reta de interseção, i, do plano oblíquo π com o plano passante θ .
Dados:
– o plano π interseta o eixo no ponto com 5 de abcissa;
– os traços horizontal e frontal do plano π fazem, respetivamente,ângulos de 50º e de 30º, ambos de abertura para a direita, com o eixo x;
– o plano θ é definido pelo eixo x e pelo ponto P (0; 3; 6).




EXERCÍCIO de EXAME de 2017 - 1ª fase (código 708)

Determine as projecções da recta r, paralela a um plano de rampa delta.
Dados:
- o plano delta contém a recta de perfil p;
- a recta contém o ponto A (0; -2; 4) e define um ângulo de 30º com o plano horizontal de projecção;
- o traço horizontal da recta p tem afastamento negativo;
- a recta r contém o ponto T (-4; 8; 2);
- a projecção horizontal da recta r define um ângulo de 60º, de abertura para a direita, com o eixo x.

correção do exercício

http://www.gd.elisiosilva.com/Resolucao/GD_2017_708_1F.pdf


EXERCÍCIO DE exame (ADAPTADO - 1989, 2.ª Fase (código 121)
Determine, pelos seus traços, o plano α, perpendicular ao plano β.
Dados:
– o plano α contém a reta de perfil que passa por T (– 8; – 4; 2) e pelo eixo x;
– o plano β é definido por A (– 2; – 8; 5), B (– 5; 2; 3) e C (– 10; 4; 7).
