AULA de HOJE - 26 de JANEIRO - 11ºA

11ºA 13:30 às 15:20

Sumário: Revisões para a prova de avaliação.
Exercícios.

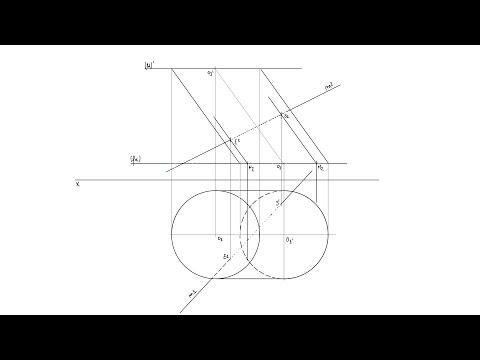

Vídeo-
método de determinação dos pontos de entrada e saída de uma reta num cilindro oblíquo


 EXERCÍCIO 1 ( Professor joão - grau de dificuldade elevado )

 - Determine as projeções de um cilindro oblíquo com eixo de perfil, sabendo que:

Dados:
– o ponto O ( 0; 4; 2) é centro da base do cilindro que tem 4 cm de raio;
– o cilindro tem 6 cm de altura e o seu eixo faz 60º com o Plano Horizontal de Projeção;
Determine, ainda, a interseção e os respetivos pontos de entrada e saída de uma reta oblíqua r paralela ao Beta 2.4, sabendo que o seu traço horizontal tem 10 cm de afastamento e existe numa abcissa de -8 cm;
- A reta r faz 35º (a.e) na sua projeção frontal.




EXERCÍCIO 2

Determine as projeções de uma pirâmide quadrangular oblíqua de 6,5 cm de altura, sabendo que:

Dados:
– o ponto O ( 0; 0; 6) é centro da base da pirâmide;
– o vértice V encontra-se numa abcissa de menos 5 cm em relação à abcissa
do ponto O, e pertence ao Plano Horizontal de projeção;
– o Ponto A ( 3; 0; 2) é um dos vértices da base.
Determine, ainda, a interseção e os respetivos pontos de entrada e saída de
uma reta de perfil p paralela ao Beta 1.3., sabendo que:
- O traço horizontal da reta p existe numa abcissa de -2 cm e tem 1 cm de afastamento;
